Клапан канальный воздушный C-REG-50-30

Клапан канальный воздушный C-REG-50-30

в наличии добавить в корзину

  • Применение канальных воздушных клапанов унифицированных C-REG-50-30-0

    Воздушные клапаны C-REG предназначены для регулирования расхода приточного и вытяжного воздуха в системах канальной вентиляции и кондиционирования. Клапан может использоваться для рециркуляционного воздуха.

    Воздушные клапаны применяют для герметизации внутреннего объема вентиляционных сетей. Обрабатываемый воздух должен быть подготовлен, не должен содержать твердые, волокнистые, клейкие или агрессивные примеси.

    Конструктивные особенности унифицированных воздушных клапанов канальных C-REG-50-30-0

    Клапан воздушный имеет прямоугольное сечение и представляет собой сборную конструкцию из корпуса и лопаток, выполненных из оцинкованной стали. В местах сопряжения лопаток установлен специальный уплотнитель.

    Приводная кинематическая схема воздушного унифицированного клапана представляет собой систему рычагов и тяг,
    обеспечивающую параллельное раскрытие лопаток.

    Клапаны воздушные имеют фиксированный типоразмерный ряд рабочих сечений соответствующий европейскому типоразмерному ряду канального оборудования. В качестве исполнительного механизма может поставлятся:

    • без привода (под привод);
    • ручной привод для местного ручного управления;
    • электропривод для дистанционного управления клапаном.

    Для воздушных клапанов используют приводы «открыто-закрыто» или с пружинным возвратом плавного регулирования или двухпозиционные, 220 В или 24 В.
    При любом варианте комплектации исполнительным механизмом клапан воздушный унифицированный сохраняет работоспособность вне зависимости от пространственной ориентации.

  • Технические характеристики

     Тип привода 0 - под привод
     Допустимая температура перемещаемого воздуха
     от - 30 °С до + 50 °С

    Габаритные размеры

     Размер B, мм 500
     Размер H, мм 300
     Масса кг, не более 6,6

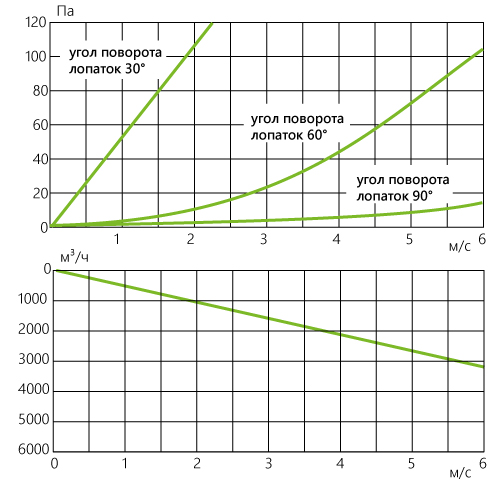

  • Диаграмма падений давления
