Применение воздухоохладителей водяных канальных C-VKO-60-35
Охладители воздуха водяные C-VKO предназначены для охлаждения и осушения приточного, рециркуляционного воздуха или их смеси. Воздухоохладители водяные применяются в компактных стационарных системах вентиляции и кондиционирования производственных общественных или жилых зданий.
Охладители канальные присоединяются непосредственно к воздуховодам прямоугольного сечения.
Обрабатываемый воздух не должен содержать твердые, волокнистые, клейкие или агрессивные примеси, способствующие коррозии меди, алюминия, цинка.
В качестве хладагента в охладителях могут использоваться вода или незамерзающие смеси.
Конструктивные особенности охладителей воздуха водяных для прямоугольных каналов C-VKO-60-35
Конструкция охладителя представляет собой корпус, выполненный из оцинкованной стали, внутри которого устанавливается теплообменник, каплеуловитель и поддон.
Теплообменник выполнен из медных трубок, с алюминиевым оребрением, расположенных в шахматном порядке.
Каплеуловитель представляет собой набор специальных пластиковых пластин, эффективно улавливающих конденсат и собирающих его в поддон, расположенный в нижней части корпуса канального охладителя.
Поддон дополнительно теплоизолирован и снабжен отводным патрубком для слива конденсата.
Канальные охладители имеют унифицированные размеры, что позволяет универсально сочетать их с другими элементами канальной вентиляции, обеспечивает удобство монтажа и обслуживания в условиях ограниченного пространства.
Технические характеристики
Вид холодоносителя Вода Габаритные размеры
Размер B, мм 780 Размер B1, мм 620 Размер H, мм 425 Размер H1, мм 370 Размер F, мм 312 Масса кг, не более 25

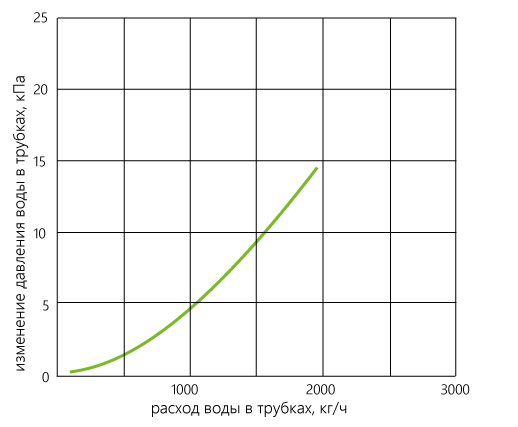

ГИДРАВЛИЧЕСКИЕ ХАРАКТЕРИСТИКИ

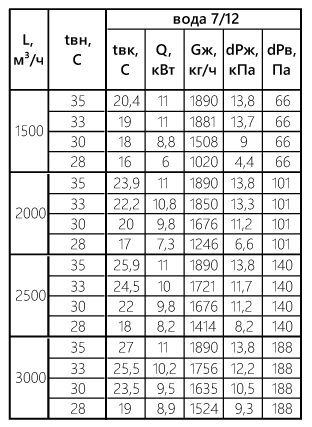

ТЕПЛОТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
