Регулятор воздушного потока C-DUCT-200

Регулятор воздушного потока C-DUCT-200

в наличии добавить в корзину

  • Применение регулятора воздушного потока C-DUCT-200

    Регуляторы воздушного потока C-DUCT-200 используют для

    • автоматического регулирования потоков воздуха в вентиляционной системе;
    • обеспечивают оптимальный климатический режим в любом помещении здания;
    • применение регуляторов C-DUCT исключает потребность выполнения измерений и вентиляционной системы перед введением ее в эксплуатацию.
    • диапазон работы: 50-200 Пa C-DUCT; 150-600 Пa C-DUCT-HP.
    • производительность: от 15 до 500 м / ч (возможность до 700) C-DUCT; от 50 до 1200 м / ч C-DUCT-HP.
      максимальная температура работы 60 ° C.

    Монтаж регуляторов предусматривает установление устройства, согласно указанного направления потока к вентиляционному каналу с диаметром, подобранный к диаметру регулятора. Для обеспечения надлежащего функционирования регуляторов рекомендуется соблюдение следующих правил при их монтаже:

    • длина прямого отрезка перед регулятором 3D - приток
      воздуха,
    • длина прямого отрезка за регулятором 1D - вытяжка воздуха

    Конструктивные особенности регулятора воздушного потока C-DUCT-200

    Корпус вентиляционного канала выполнен из оцинкованной стали. Вентиляционный канал имеет люк-дверца. благодаря универсальном замка возможно многократное закрытие и открытие дверцы, который обеспечивает полный доступ к каналу. Внутри канала устанавливаются специальные заслонки, которые изготавливаются из полихлорвинила, который соответствует классу А1 (DIN 4102). Регуляторы C-DUCT являются автоматическими регуляторами постоянного объема потока. Полное открытие заслонки происходит при нижней величине номинального давления. Дальнейший рост давления приводит к частичному закрытию заслонки и сохранения постоянного потока воздуха, проходящего через регулятор. Регуляторы C-DUCT обеспечивают прохождение ПОСТОЯННОГО объема потока воздуха в вентиляционной системе. В вентиляционных системах с повышенным давлением применяются регуляторы C-DUCT-HP. Резиновый уплотнитель обеспечивает герметичность люка монтажного и ниппельных соединений.

  • Габаритные размеры

     Размер Ød, мм 200
     Размер H1, мм 300
     Размер H, мм 600
     Масса кг, не более 2,6

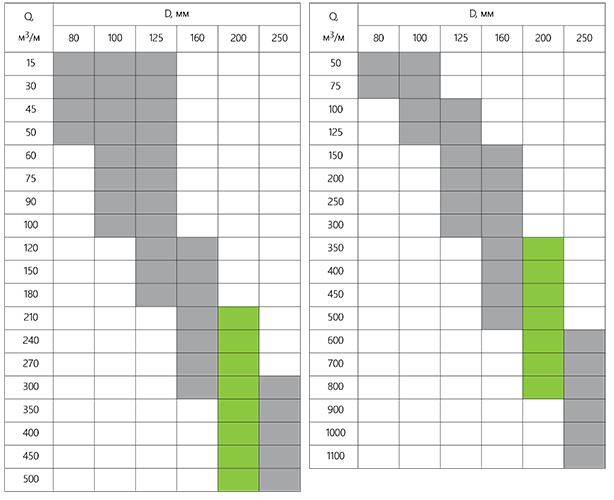

  • Прохождение потока воздуха через регулятор C-DUCT и C-DUCT-HPC-DUCT_aero_200.jpg
