Применение шумоглушителя трубчатого канального для круглых каналов C-GKK-150-600
Шумоглушитель для круглых каналов C-GKK применяется для снижения аэродинамического шума, возникающего при работе оборудования в системах канальной вентиляции и кондиционирования.
Шумоглушители трубчатые используются для защиты от шума обслуживаемых помещений и для снижения шума, поступающего от вентиляторов наружу (в вытяжных системах).
Шумоглушители C-GKK применяют в круглых воздуховодах внутри помещений. Шумоглушители для вентиляции используются в качестве элементов приточных и вытяжных систем.
Воздух не должен содержать твердых, липких или агрессивных примесей.

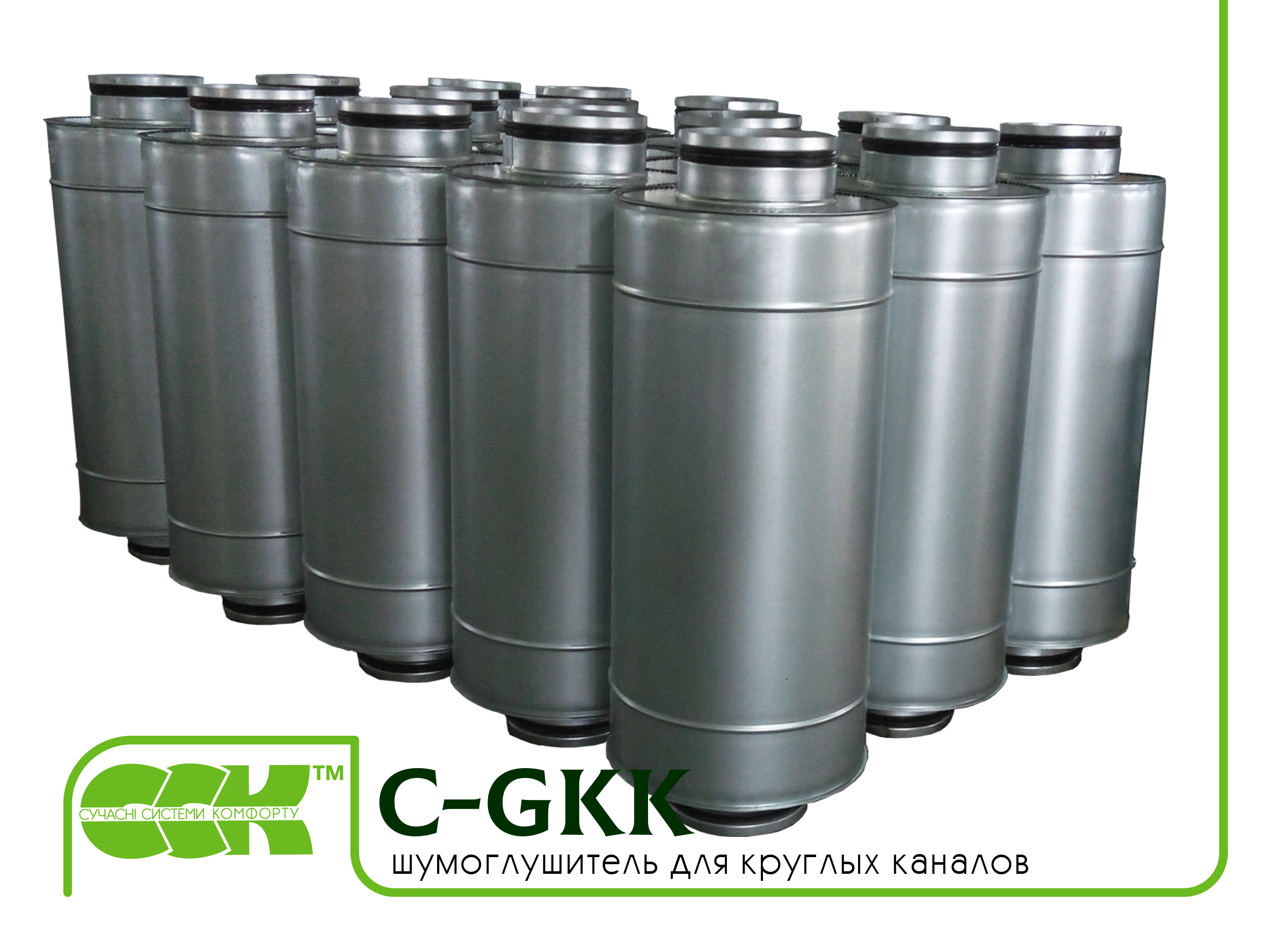

Конструктивные особенности трубчатых шумоглушителей для круглых каналов C-GKK-150-600
Корпус шумоглушителя выполнен из оцинкованной стали. В качестве шумопоглощающего материала используется минеральная вата с защитным покрытием, предотвращающим выдувание волокон. Стандартно длина корпуса трубчатого шумоглушителя составляет 600 или 900 мм.
По дополнительному запросу шумоглушители для круглых каналов C-GKK могут быть выполнены в корпусе другой длины.
Преимущественно C-GKK устанавливаются между вентиляторами и магистральными воздуховодами. В вытяжных системах механической вентиляции шумоглушитель применяется как для защиты от шума обслуживаемых помещений, так и для снижения шума, поступающего от вентиляторов наружу.
Монтаж шумоглушителей круглого сечения осуществляется вне зависимости от пространственной ориентации, сохраняя
работоспособность.Перед шумоглушителем рекомендуется устанавливать прямой участок воздуховода длиной не менее 1 – 1,5 м, данная мера необходима для выравнивания скорости воздуха по сечению воздуховода.
Для значительного снижения уровня шума можно использовать несколько шумоглушителей, установленных друг за другом.
Конструкция шумоглушителя трубчатого позволяет подсоединять его к круглым воздуховодам или другим элементам
систем канальной вентиляции с помощью хомутов C-МК.Технические характеристики
Температурный диапазон перемещаемыой среды от - 30° С до + 50° С Длина корпуса шумоглушителя, мм 600 Шумоглушение на средних частотах 125 Гц, дБ 5 Шумоглушение на средних частотах 250 Гц, дБ 10 Шумоглушение на средних частотах 500 Гц, дБ 19 Шумоглушение на средних частотах 1000 Гц, дБ 24 Шумоглушение на средних частотах 2000 Гц, дБ 34 Шумоглушение на средних частотах 4000 Гц, дБ 32 Габаритные размеры
Размер d, мм 150 Размер D, мм 250 Размер L, мм 600 Масса кг, не более 7,13
