- Применение теплоутилизатора рекуператора пластинчатого канального C-PKT-40-20- Рекуператор пластинчатый C-PKT устанавливается в канальных системах вентиляции и кондиционирования производственных и жилых зданий. - Рекуператор тепла пластинчатый утилизирует тепловую энергию вытяжного воздуха. - Пластинчатый рекуператор C-PKT позволяет использовать сэкономленную энергию для обогрева (охлаждения) приточного воздуха. Использование утилизатора с перекрестноточным теплообменником целесообразно в случаях, когда отсутствует рециркуляция воздуха или в качестве дополнительного энергосбережения. - Эффективность теплоутилизации зависит от соотношения расходов приточного и вытяжного воздуха и разницы температур на входах в теплообменник, и может достигать 70%. - Обрабатываемый воздух не должен содержать липких и волокнистых материалов, взрывоопасных газовых смесей и агрессивных веществ. - Конструктивные особенности пластинчатого рекуператора канального C-PKT-40-20- Теплоутилизатор состоит из рекуперативного перекрестноточного теплообменника внутри специального корпуса. Корпус теплоутилизатора выполняется из оцинкованной стали. - Теплообменная поверхность утилизатора тепла образована гофрированными пластинами из алюминиевой фольги. - Принцип работы. Вытяжной воздух, удаляемый из обслуживаемого помещения, протекает по каждому второму каналу между пластинами рекуперативного теплообменника, нагревая их (в зимний период) или охлаждая (в летний). - Обрабатываемый приточный воздух протекает через остальные каналы теплообменника, поглощая тепло нагретых пластин или наоборот охлаждаясь. - Рекуператор пластинчатый предполагает как горизонтальную, так и вертикальную установку. При этом должен быть обеспечен отвод конденсата из вытяжного вентиляционного канала. С этой целью следует обеспечить уклон соответствующего участка вентиляционного канала длиной 1 – 3 м, который должен быть надежно герметизирован. В нижней точке канала необходимо предусматривать патрубок для слива образующегося конденсата. - Направление подачи воздуха – через теплоутилизатор или в обход него на следующий участок приточной вентиляционной системы – регулируется при помощи определенного клапана байпаса, который должен предусматриваться в системе отдельно. - При монтаже теплоутилизатора канального необходимо предусматривать сервисный доступ для обслуживания теплоутилизатора: периодически необходимо производить очистку теплообменной поверхности утилизатора.

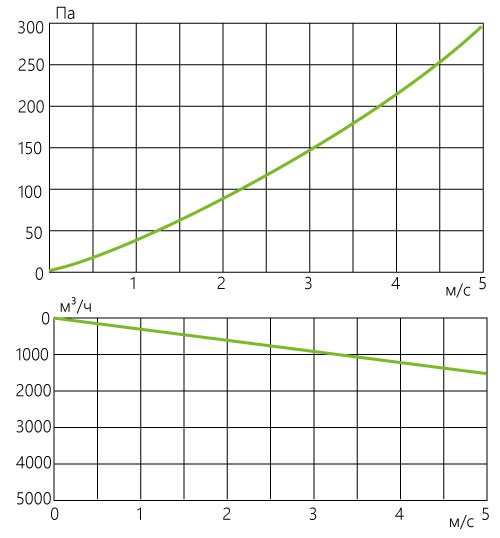

- Технические характеристики- Содержание пыли и твердых примесей не должно быть выше , г/м³ - 0,1 - Габаритные размеры - Размер B, мм - 400 - Размер H, мм - 200 - Размер L, мм - 420 - Размер L1, мм - 585 - Размер L2, мм - 626 - Масса кг, не более - 25,6
