Воздушный клапан C-GMK-P-60-35

Воздушный клапан C-GMK-P-60-35

в наличии добавить в корзину

  • Применение воздушных клапанов C-GMK-P-60-35-0

    Воздушный клапан C-GMK-P для регулирования расхода приточного, рециркуляционного или вытяжного воздуха в
    системах канальной вентиляции и кондиционирования.

    Воздушные клапаны C-GMK-P не имеют периметрального обогрева, и защиты от обмерзания лопаток. От стандартных клапанов воздушных клапан C-GMK-P отличается повышенной плотностью соприкосновения лопаток. Клапаны C-GMK-P отличаются уменьшенным объема протечек, специальная конструкция уменьшает теплопотери через створки клапана.

    Конструктивные особенности воздушных клапанов C-GMK-P-60-35-0

    Клапаны водушные предполагают исключительно прямоугольное исполнение.

    Четырехстеночный корпус выполнен из оцинкованной стали, с установленными внутри лопатками из усиленного алюминиевого профиля. Клапан имеет специальное пружинное уплотнение по торцам створок.

    Повышенная жесткость корпуса обеспечивает защиту воздушного клапана от перекосов в условиях больших перепадов среднесуточной температуры воздуха. В зоне примыкания створок расположен упругий уплотнитель.

    Клапан C-GMK-P в своем составе не имеет никаких нагревательных элементов и стандартно клеммными коробками не оснащается.

    Параллельное открытие лопаток обеспечивает приводная кинематическая схема данного клапана представляет собой систему рычагов и тяг. Примыкание лопаток выполнено в форме лабиринтного уплотнения. В качестве исполнительного механизма может использоваться рукоятка или электропривод («открыто-закрыто», с пружинным возвратом плавного регулирования, или двухпозиционные 220 В или 24 В).

  • Технические характеристики

     Тип привода 0 - под привод
     Допустимая температура перемещаемого воздуха
     от - 40 °С до + 50 °С
     Рабочее давление до , Па 1800
     Количество лопаток 3
     Мощность нагрева, кВт 0,074

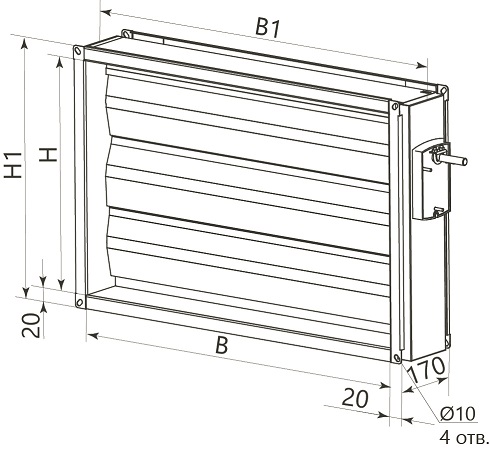

    Габаритные размеры

     Размер H, мм 350
     Размер H1, мм 435
     Размер B, мм 600
     Размер B1, мм 685
     Масса кг, не более 14

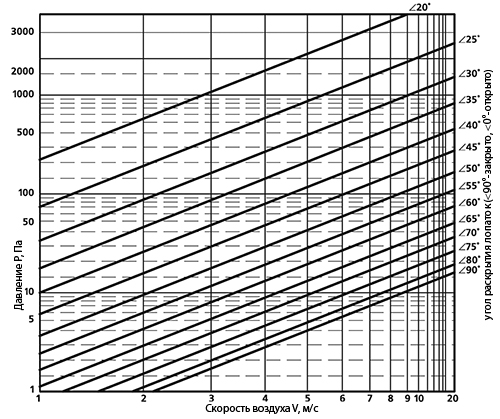

  • Диаграмма падения давления
